めっきの品質管理で使われる分析・測定機器とは？

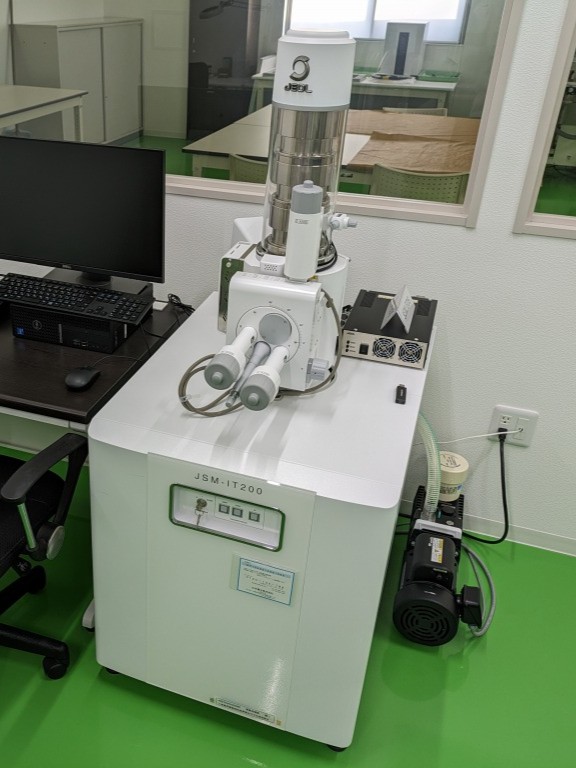

走査電子顕微鏡（SEM）は、電子線を試料表面に照射し、非常に高い倍率で表面状態を観察できる装置です。
光学顕微鏡では確認できない微細な凹凸や欠陥を観察することができ、めっきの結晶構造や表面状態の評価に利用されます。
また、EDS（エネルギー分散型X線分析装置）を組み合わせることで、表層に含まれる元素の分析も可能になります。 これにより、めっき層の組成や異物の成分などを調べることができます。

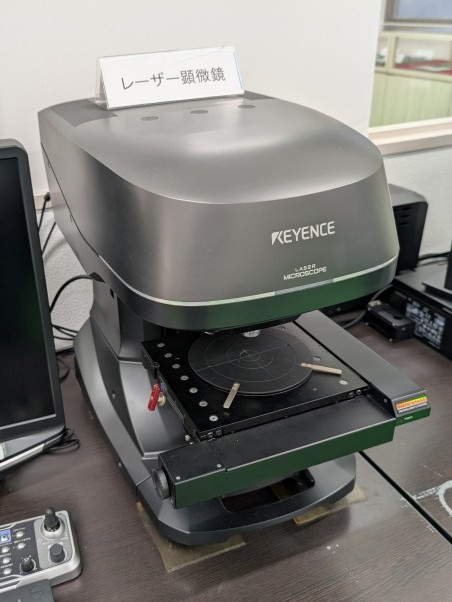

レーザー顕微鏡は、レーザー共焦点光学系を用いて表面形状を三次元的に測定できる装置です。
表面の微細な凹凸や粗さを定量的に評価することができるため、めっき表面の仕上がり状態を確認する際に使用されます。
めっきの条件によっては表面粗さが変化するため、工程条件の検討や品質評価にも活用されています。

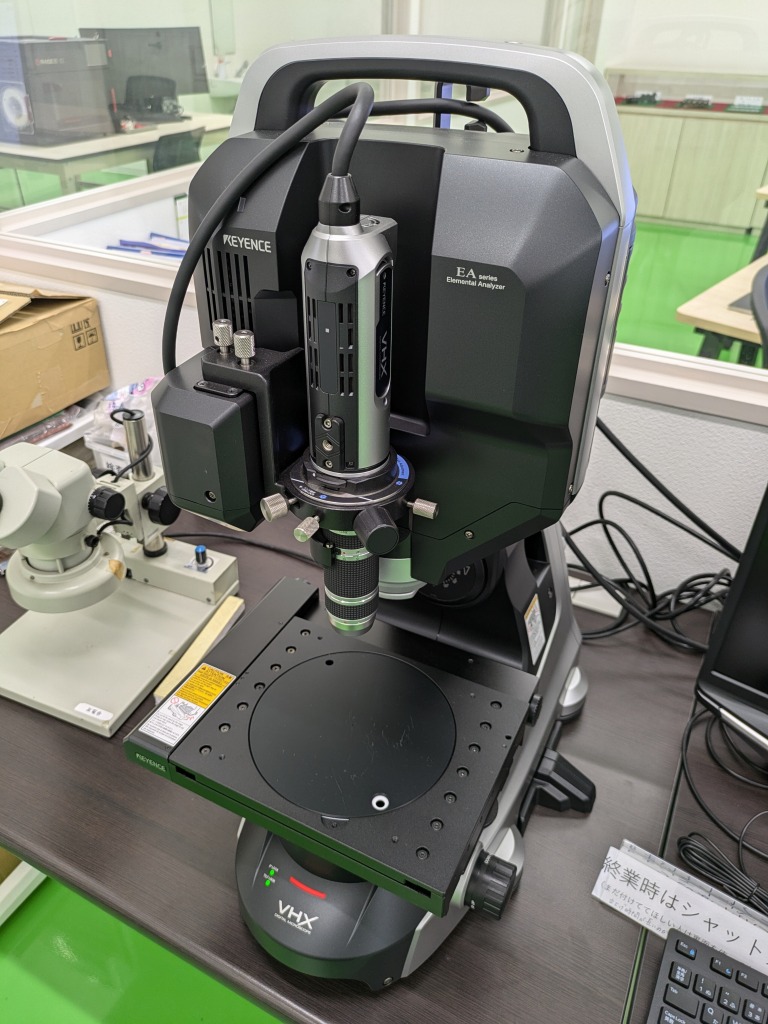

マイクロスコープは試料を高倍率で拡大観察する装置で、外観検査や欠陥の確認に広く利用されています。
めっき表面のピット、傷、異物付着などを確認する際に有効です。
また、LIBS（レーザー誘起ブレークダウン分光法）による元素分析機能を備えており、試料にレーザーを照射して元素組成を調べることが可能です。 ただし、この方法では照射箇所が微小に破壊されるため、測定用途に応じた使用が必要になります。

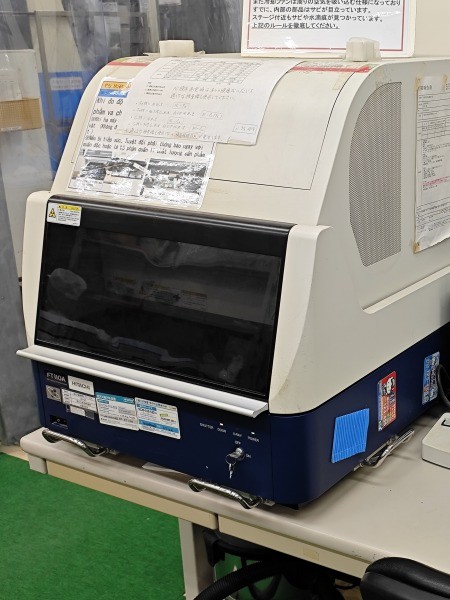

蛍光X線膜厚計は、試料にX線を照射し、発生する蛍光X線を測定することでめっき膜の厚さを求める装置です。
この装置の特徴は、試料を破壊することなく、非接触で膜厚測定ができる点です。 そのため、電子部品や精密部品などの品質検査に広く使用されています。
また、複数のめっき層を持つ多層めっきの場合でも、各層の厚さを分析できるため、品質保証において非常に重要な装置です。

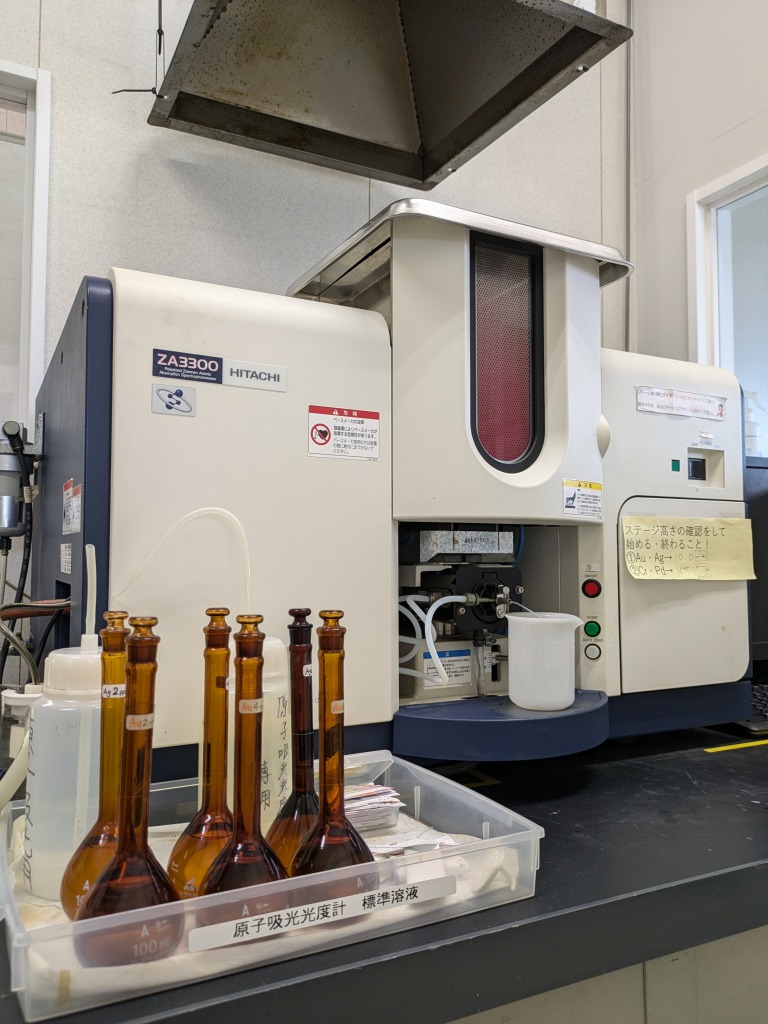

原子吸光光度計は、試料中に含まれる元素の濃度を定量するための分析装置です。
めっき分野では、めっき液中の金属濃度を測定することで、浴組成の管理や工程の安定化に利用されます。
めっき液の金属濃度が変化すると析出条件が変わり、膜厚や品質に影響するため、定期的な分析が重要になります。

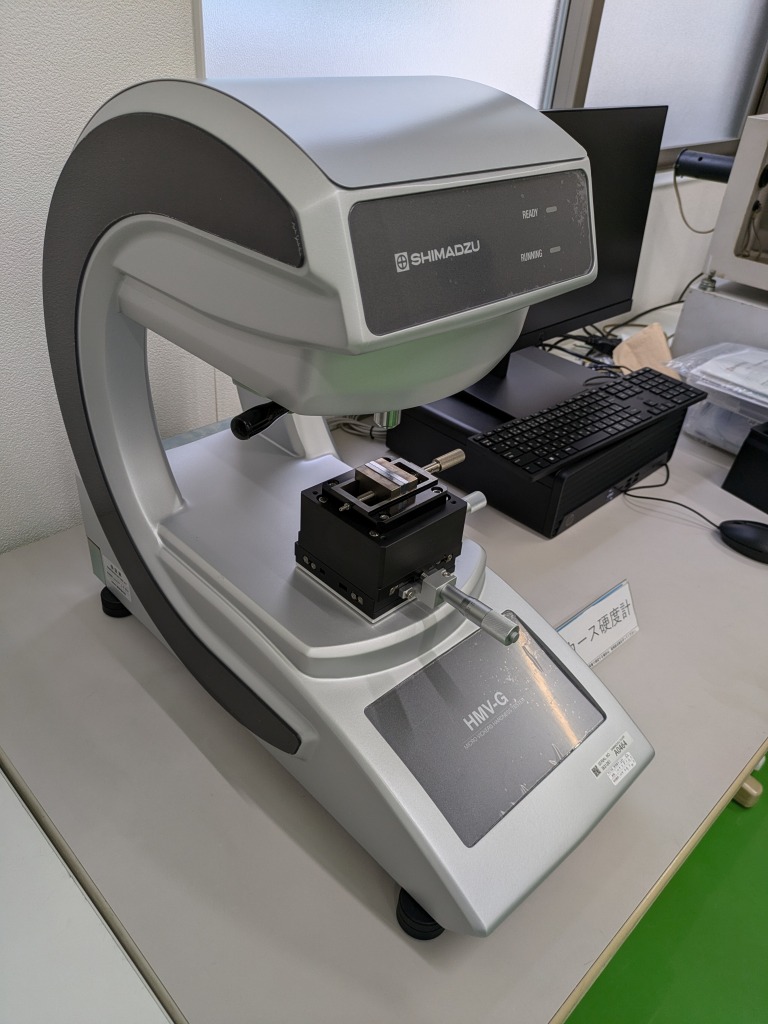

微小硬度計は、小さな荷重を用いてビッカース硬さ（Hv）を測定する装置です。
めっき皮膜の硬度を評価することで、耐摩耗性や機械的特性を確認することができます。
皮膜硬度が製品性能に影響するため、品質評価の重要な指標となります。

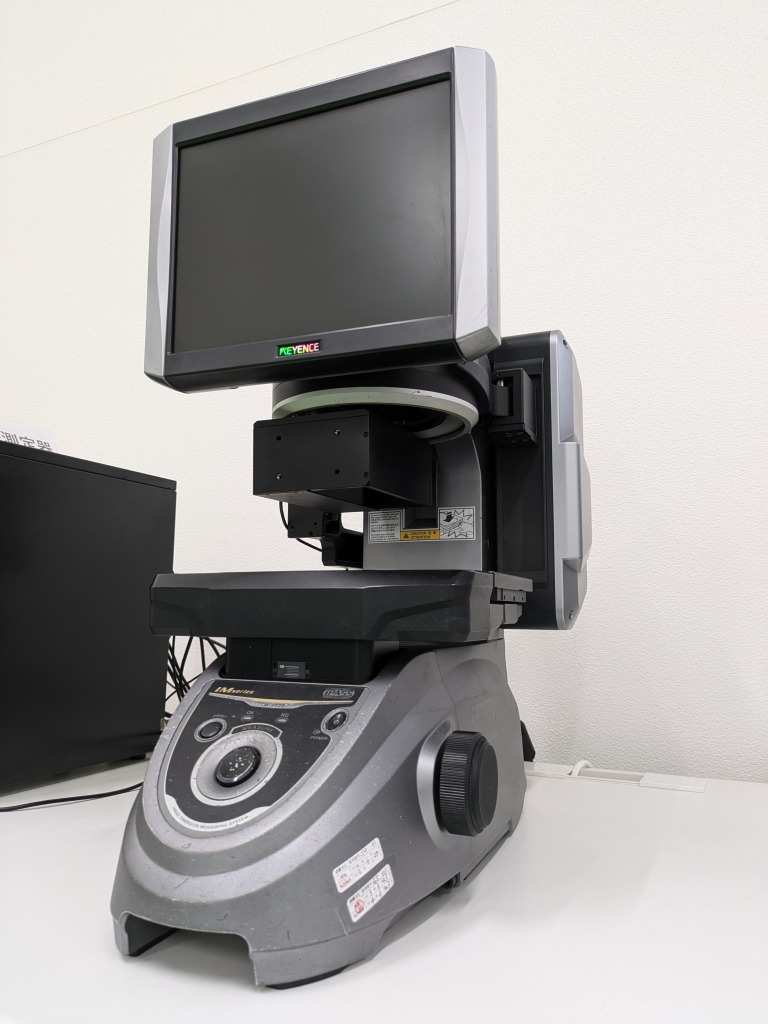

画像寸法測定器は、試料を撮影した画像のエッジを高精度に検出し、寸法を測定する装置です。
非接触で測定できるため、微細部品や精密部品の検査に適しています。
めっき後の部品では、膜厚の影響で寸法が変化する場合があるため、最終製品の寸法確認に使用されます。
